氢氧化钴基前驱体在锂离子电池正极材料中的应用

发表时间：2026-01-05 15:50

氢氧化钴是锂离子电池正极材料的核心前驱体之一，尤其在三元层状氧化物正极材料体系中占据不可替代的地位。其稳定的层状结构、可控的理化性质，以及钴元素独特的氧化还原特性，决定了最终正极材料的电化学性能。

一、氢氧化钴基前驱体的核心类型与特性

锂离子电池正极材料用氢氧化钴基前驱体，主要分为纯相氢氧化钴和多元复合氢氧化物前驱体两大类，二者的结构与功能差异显著：

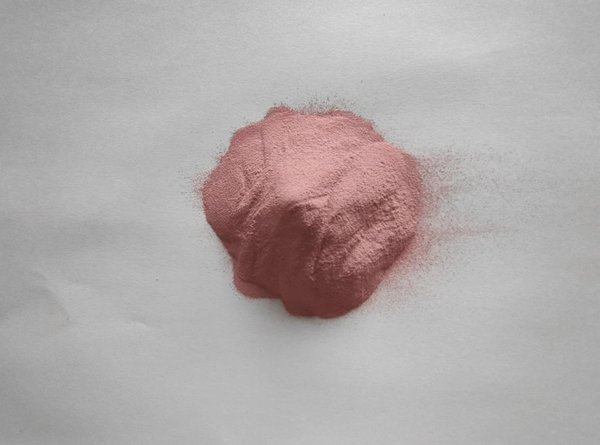

纯相氢氧化钴前驱体
主要为热力学稳定的β氢氧化钴，呈六方晶系层状结构，层内钴离子和氢离子通过强化学键结合，层间以弱范德华力连接。
- 特性：结晶度高、形貌规则（多为片状或粒状），但单一钴基前驱体制备的正极材料存在成本高、热稳定性差、容量上限低等问题，主要应用于消费电子类小容量锂电池。
多元复合氢氧化物前驱体
这是当前动力电池领域的主流前驱体，以氢氧化钴为基础，与镍盐、锰盐（或铝盐）通过共沉淀反应合成，核心产品为镍钴锰三元前驱体和镍钴铝三元前驱体。
- 特性：通过调控镍、钴、锰（铝）的比例，可实现正极材料能量密度与稳定性的平衡；其中钴元素的作用是提升材料导电性、稳定层状晶体结构、促进锂离子脱嵌过程中的电荷传输，是三元材料的 “性能调节剂”。
- 典型体系：
  - 中镍体系（如 NCM523、NCM622）：钴含量约 20%，兼顾能量密度与循环寿命，适用于乘用车动力电池；
  - 高镍体系（如 NCM811、NCA）：钴含量约 10%，在降低成本的同时，通过高镍含量提升能量密度，是下一代动力电池的核心方向。

前驱体的形貌、粒径分布、结晶度、杂质含量直接决定最终正极材料的性能，因此制备过程需精准控制以下核心环节：

共沉淀反应工艺
以可溶性镍盐、钴盐、锰盐为原料，以氢氧化钠为沉淀剂、氨水为络合剂，在连续搅拌的反应釜中进行共沉淀反应，生成球形或类球形的三元氢氧化物前驱体。
- 关键控制参数：
  - pH 值：通常控制在 10.0~11.5，过高易生成氢氧化物凝胶，过低则沉淀不完全；
  - 反应温度：50~60℃，温度过高会导致晶粒长大过快，影响粒径均一性；
  - 搅拌速率：高速搅拌可避免颗粒团聚，形成粒径分布窄的球形前驱体；
  - 金属离子比例：严格按照目标正极材料的配方配比，确保镍、钴、锰（铝）在前驱体中均匀分布。
洗涤与干燥工艺
反应生成的前驱体需经过多次水洗，去除残留的硫酸根和钠离子等杂质（杂质含量需控制在 50ppm 以下），否则会导致正极材料循环性能衰减；干燥过程采用低温喷雾干燥或真空干燥，避免前驱体氧化。
晶型与形貌调控技术
通过添加表面活性剂（如聚乙二醇）或模板剂，可调控前驱体的晶粒尺寸与形貌；例如制备多孔结构的前驱体，可提升后续与锂盐混合烧结的反应效率，同时增强正极材料的电解液浸润性。
