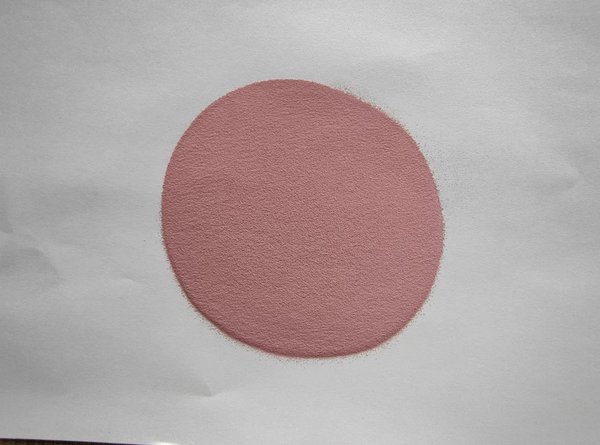

电子级草酸钴是锂离子电池三元正极材料、高端钴基催化剂、精密硬质合金等电子信息与新能源领域的核心原料，其纯度要求高达 99.9%~99.99%，杂质离子（如 Na⁺、K⁺、Ca²⁺、Mg²⁺、Cl⁻、SO₄²⁻）含量需控制在 ppm 级。本文系统阐述电子级草酸钴的主流制备工艺路线，分析各工艺的原理、关键技术参数、纯度控制方法及产业化应用特点，为电子级草酸钴的高质量生产提供技术参考。
电子级草酸钴与工业级草酸钴的核心区别在于杂质含量阈值与晶体形貌均匀性。工业级草酸钴杂质含量通常在 0.1% 以上，适用于普通硬质合金、涂料等领域；而电子级草酸钴需满足电子材料对纯度的严苛要求，其杂质离子含量需低于 50 ppm，部分高端产品（如电池级）甚至要求低于 10 ppm，同时需具备规则的晶体形貌与窄粒径分布。
目前，电子级草酸钴的制备以湿法合成工艺为主，核心思路是通过高纯原料选择、反应过程精准调控、深度净化提纯等环节，实现草酸钴的高纯度制备。主流工艺包括硫酸钴 - 草酸沉淀法、氯化钴 - 草酸铵沉淀法及废旧钴资源再生法，其中硫酸钴 - 草酸沉淀法因工艺成熟、成本可控，是工业化生产的主流技术。
制备电子级草酸钴前需明确其关键质量标准，以满足下游电子材料的应用需求，典型技术指标如下：
该工艺以高纯硫酸钴溶液为钴源，高纯草酸为沉淀剂，通过液相沉淀反应合成草酸钴，具有原料易得、反应条件温和、纯度易控制等优势。
硫酸钴与草酸在水溶液中发生复分解反应，生成草酸钴二水合物沉淀
反应生成的硫酸需通过控制 pH 值抑制沉淀溶解，同时避免引入其他杂质离子。
原料提纯预处理
高纯硫酸钴溶液制备：以工业级硫酸钴为原料，通过萃取 - 反萃工艺去除杂质。采用 P204（磷酸二异辛酯）或 P507（2 - 乙基己基磷酸单 2 - 乙基己基酯）萃取剂，分离 Co²⁺ 与 Ni²⁺、Cu²⁺、Fe³⁺ 等杂质离子；反萃后得到纯度 ≥ 99.99% 的硫酸钴溶液，浓度控制在 0.5~1.0 mol/L。
高纯草酸溶液配制：将电子级草酸固体溶解于去离子水中，配制浓度为 0.6~1.2 mol/L 的草酸溶液，用 0.22 μm 滤膜过滤去除不溶性杂质。
液相沉淀反应
将硫酸钴溶液与草酸溶液按 1:1.05~1:1.1 的摩尔比，同步滴加到带搅拌的反应釜中，反应温度控制在 40~60℃，搅拌速率为 300~500 r/min。
反应过程中用高纯氨水调节 pH 值至 2.0~3.0，避免 pH 过高导致氢氧化钴杂质生成；同时采用在线粒度仪监测晶体生长过程，确保粒径分布均匀。
滴加完成后，继续搅拌 1~2 h 进行陈化，促进晶体生长完整，减少晶内杂质包裹。
固液分离与深度洗涤
干燥与后处理
该工艺以高纯氯化钴为钴源，草酸铵为沉淀剂，适用于制备粒径更均匀、杂质含量更低的高端电子级草酸钴，主要用于航空航天用精密硬质合金、高端催化剂等领域。
氯化钴与草酸铵反应生成草酸钴沉淀，反应方程式如下
草酸铵作为沉淀剂的优势在于反应温和，不易产生局部过饱和，晶体形貌更易控制；且生成的氯化铵易溶于水，洗涤去除难度低。
钴源需采用电子级氯化钴，避免 Cl⁻ 含量过高导致产品杂质超标；
反应温度需控制在 30~50℃，陈化时间延长至 2~4 h，促进晶体缓慢生长，形成球形度高的颗粒；
洗涤过程可采用乙醇 - 水混合溶液，降低草酸钴在水中的溶解度，减少产品损失。
随着新能源电池产业的发展，废旧锂离子电池成为重要的钴资源来源。该工艺以废旧三元电池正极材料为原料，通过浸出、提纯、沉淀制备电子级草酸钴，实现钴资源的循环利用，符合绿色生产理念。
废旧电池正极材料预处理：拆解废旧电池，分离正极极片，经焙烧去除粘结剂（PVDF）与导电剂（炭黑）。
酸浸提钴：用硫酸 + 双氧水混合溶液浸出正极材料，得到含 Co、Ni、Mn 的混合浸出液。
萃取分离提纯：采用 P507 萃取剂分离 Co²⁺ 与其他金属离子，反萃后得到高纯钴盐溶液。
沉淀与后处理：采用硫酸钴 - 草酸沉淀法或氯化钴 - 草酸铵沉淀法，制备电子级草酸钴。
纯度是电子级草酸钴的核心质量指标，生产过程中需从原料、反应、洗涤、环境四个维度进行严格控制：
原料纯度控制：钴源（硫酸钴 / 氯化钴）纯度需 ≥ 99.99%，沉淀剂（草酸 / 草酸铵）需选用电子级，水需采用超纯水，避免原料引入杂质。
反应过程调控：采用并流滴加方式，避免局部过饱和导致杂质包裹；控制反应 pH 值与温度，减少副反应发生；选用聚四氟乙烯或玻璃材质反应釜，防止设备腐蚀引入 Fe、Cr 等金属杂质。
深度洗涤技术：采用多级逆流洗涤工艺，用超纯水反复洗涤滤饼，重点去除 SO₄²⁻、Cl⁻ 等阴离子杂质；洗涤过程中可加入少量草酸溶液，抑制草酸钴溶解。
洁净生产环境：制备车间需达到 10 万级洁净度，操作人员穿戴洁净服，产物输送与包装采用密闭设备，防止空气中的尘埃、金属颗粒污染。
三种主流制备工艺的优缺点及应用场景对比如下：
电子级草酸钴的制备以湿法沉淀工艺为核心，硫酸钴 - 草酸沉淀法是当前工业化的主流选择，而氯化钴 - 草酸铵沉淀法适用于高端产品，废旧钴资源再生法则是未来的发展趋势。随着下游新能源与电子信息产业对草酸钴纯度和形貌要求的不断提升，未来的研究重点将集中在精准结晶调控技术、高效深度洗涤工艺和全流程绿色化生产三个方面，以实现电子级草酸钴的高质量、低成本、可持续制备。
